Puertas Enrollables de Madera
De principio a fin, los altos estándares de nuestras puertas enrollables de madera WOODTRAK© son los que las distinguen de la competencia.
· Disponible en bisagra de montaje empotrado con rodillos de 2" ó bisagra empotrada con rodillos de 1".
· Fabricadas con contrachapado de madera dura de 3/4", 7 capas, grado de transporte.
· Recorte universal a medida o tamaños personalizados Completamente montada y lista para instalar.
· Imprimado y listo para pintar o prepintado con un acabado UV transparente duradero.
· Herrajes estándar de la industriaCables de acero inoxidable de 7" x 19".
· Remaches de zinc o acero inoxidable.
· Otras opciones o configuraciones disponibles bajo pedido.

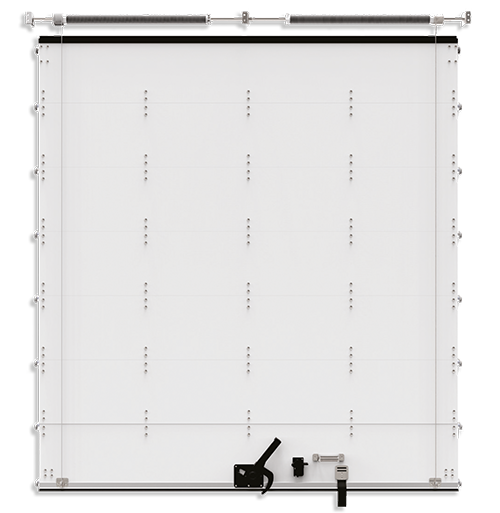

Nuestras puertas WoodTrack©
son la solución de sustitución ideal y económica.
Puertas Enrollables de Madera
Grado de Transporte
Nuestras puertas económicas WoodTrack© están disponibles en dos versiones:
Bisagra empotrada con rodillos de 1” ó Bisagra al ras con rodillos de 2”.
Comparemos!
AMBOS ESTILOS DE PUERTA OFRECEN:
- Contrachapado de madera dura de 3/4", 7 capas, grado de transporte.
- Blanco imprimado, listo para pintar o Blanco Prepintado con un Acabado UV Transparente Duradero.
- Paneles machihembrados que proporcionan una alineación precisa y una barrera contra la humedad.
MONTAJE EMPOTRADO DE 1"
COMPONENTES INSTALADOS:
- Bisagras galvanizadas empotradas que reducen el enganche de la carga.
- Asa de elevación galvanizada y correa de tracción de 18”
-Sello inferior de goma de contacto de 2 puntos.
COMPONENTES DE LA CAJA:
- Cerradura y retén de acero cincado asistido por resorte que
elimina el rebote de la puerta.
- Acero inoxidable resistente a la corrosión, 7 x 19 Cables con 1/4“ ojo de nylon.
- Soporte de anclaje de cable galvanizado que permite la rotación adecuada del cable.
- Rodillos de acero para uso con riel de 1”.
- Retenedor de sello de cabeza de aluminio con sello de goma removible.
- Todo el hardware asociado
MONTAJE EMPOTRADO DE 2"
COMPONENTES INSTALADOS:
- Bisagras E-Coat, incluidas las bisagras de los extremos, con cubierta extraíble para facilitar la sustitución de los rodillos.
- Asa de elevación E-Coat y correa de 18".
- Retenedor de aluminio de la junta inferior con junta de PVC flexible de 3 puntos.
COMPONENTES DE LA CAJA:
- E-Coat Cerradura de acero asistida por muelle y reténElimina el rebote de la puerta.
- Acero inoxidable resistente a la corrosión, 7 x 19Cables con 5/16 «Ojo de aluminio.
- E-Coat Soporte de anclaje de cable resistentePermite la rotación adecuada del cable.
- Rodillos de nylon para uso con carril de 2".
- Retenedor de aluminio con junta de goma extraíble.
- Placa de cierre- Soportes de fijación superior.
- Juego de topes de goma.
- Todos los herrajes asociados

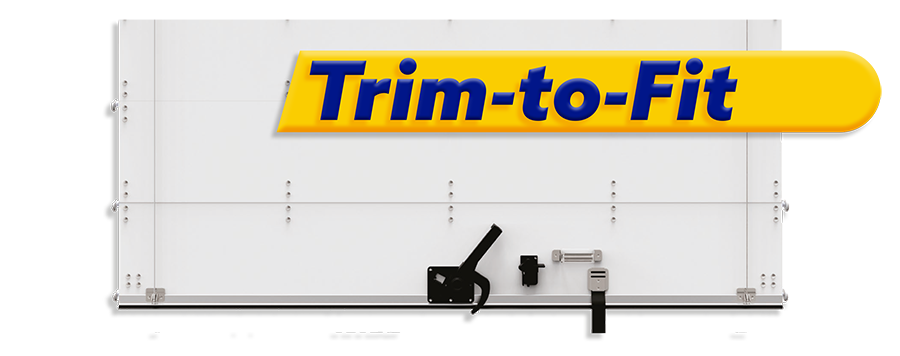

LAS SOLUCIONES UNIVERSALES PARA PUERTAS «TRIM-TO-FIT»
SE MONTAN PARCIALMENTE PARA PODER RECORTARLAS IN SITU Y CONSEGUIR EL AJUSTE EXACTO
SISTEMA DE PUERTAS ENROLLABLES DE 1” DE MONTAJE EMPOTRADO
| No. DE PARTE | ANCHO | ALTO |
|---|---|---|
| HN029-90090 | 90" | 90" |
| HN029-90100 | 90" | 100" |
| HN029-90105 | 90" | 105" |
| HN029-90107 | 90" | 107" |
| HN029-90112 | 90" | 112" |
| HN029-98090 | 98" | 90" |
| HN029-98100 | 98" | 100" |
| HN029-98105 | 98" | 105" |
| HN029-98107 | 98" | 107" |
| HN029-98112 | 98" | 112" |
OPCIONES ADICIONALES:
- Paneles Prepintados en Blanco, añada una «W» a su número de parte (ie...029-90090W).
- Remaches de Acero Inoxidable y Herrajes con Recubrimiento
E, añada una «S» a su p/n (ie...029-90090S).
- Ambas opciones anteriores, añada «WS» a su número de referencia (es decir...029-90090WS).
- El carril y el operador se pueden comprar por separado.
- Colores personalizados disponibles con un pedido mínimo.
CONFIGURACIÓN TÍPICA DE LOS PANELES PARA PUERTAS EMPOTRADAS
| ALTURA DE PUERTA | PANEL INFERIOR | PANELES INTERMEDIOS | PANEL SUPERIOR |
|---|---|---|---|
| 90" | 15" | (4) 15" | 15" |
| 100" | 15" | (3) 15"/(1)13"/(1)12" | 15" |
| 105" | 15" | (5) 15" | 15" |
| 107" | 15" | (5) 15" | 15" |
| 112" | 15" | (4) 15"/(2)12" | 15" |
SISTEMA DE PUERTAS ENROLLABLES DE 2” DE MONTAJE EMPOTRADO
| No. DE PARTE | ANCHO | ALTO |
|---|---|---|
| HN029-90290 | 90" | 90" |
| HN029-90200 | 90" | 100" |
| HN029-90205 | 90" | 105" |
| HN029-90207 | 90" | 107" |
| HN029-90212 | 90" | 112" |
| HN029-98290 | 98" | 90" |
| HN029-98200 | 98" | 100" |
| HN029-98205 | 98" | 105" |
| HN029-98207 | 98" | 107" |
| HN029-98212 | 98" | 112" |
OPCIONES ADICIONALES:
- Paneles Prepintados en Blanco, añada una «W» a su número
de parte (ie...029-90090W).
- Remaches de Acero Inoxidable y Herrajes, añada una «S» a su p/n (ie...029-90090S).
- Ambas opciones anteriores, añada «WS» a su número de referencia (es decir...029-90090WS).
- El carril y el operador se pueden comprar por separado.
- Colores personalizados disponibles con un pedido mínimo
CONFIGURACIÓN TÍPICA DE LOS PANELES PARA PUERTAS EMPOTRADAS
| ALTURA DE PUERTA | PANEL INFERIOR | PANELES INTERMEDIOS | PANEL SUPERIOR |
|---|---|---|---|
| 90" | 15.5" | (4) 15.5" | 12.5" |
| 100" | 15.5" | (3) 15.5"/(2)11.5" | 15" |
| 105" | 15.5" | (5) 15.5" | 12" |
| 107" | 15.5" | (5) 15.5" | 15" |
| 112" | 15.5" | (4) 15.5"/(2) 11.5" | 11.5" |

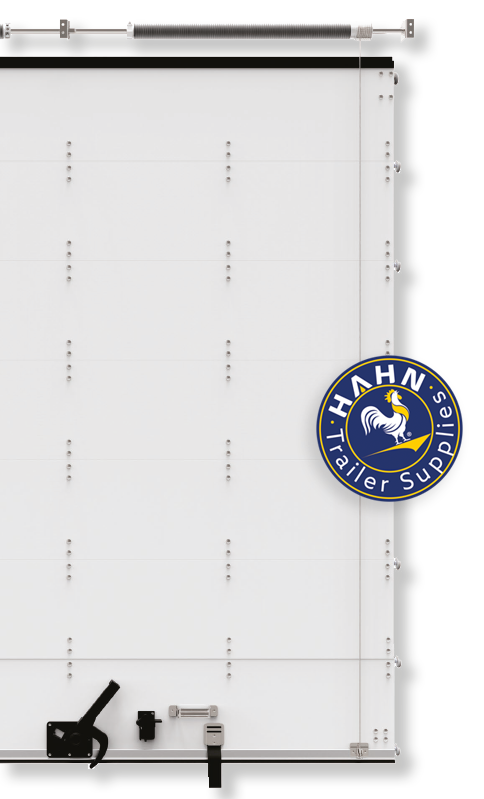

Páneles de Repuesto Woodtrack
Páneles de Repuesto de 98" para Puertas WoodTrack
·Acabados estándar: blanco imprimado listo para pintar y blanco prepintado con acabado UV transparente duradero. Colores personalizados disponibles con un pedido mínimo.
·Los páneles machiembrados y ranurados proporcionan una alineación precisa y una barrera contra la humedad.
·Madera contrachapada de 3/4", 7 capas, calidad exterior, densidad media.

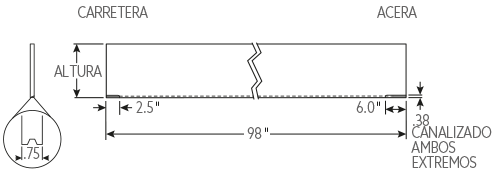

98" PANELES SUPERIORES
Nota: la versión de montaje empotrado de 2" no está canalizada.
| No. DE PARTE | ALTURA | DESCRIPCION | ESTILO PUERTA |
|---|---|---|---|
| HN026-14621 | 11" | Canalizado | 1" |
| HN026-14622 | 12" | Canalizado | 1" |
| HN026-14623 | 13" | Canalizado | 1" |
| HN026-14625 | 15" | Canalizado | 1" |
| HN026-146255 | 15.5" | Canalizado | 1" |
| HN026-94621 | 11" | No Canalizado | 2" |
| HN026-94622 | 12" | No Canalizado | 2" |
| HN026-94623 | 13" | No Canalizado | 2" |
| HN026-94625 | 15" | No Canalizado | 2" |
| HN026-946255 | 15.5" | No Canalizado | 2" |
Opciones Adicionales:
-TODOS LOS PANELES
- Páneles prepintados en blanco, añada una <
PANELES INTERMEDIOS 98"
| No. DE PARTE | ALTURA | DESCRIPCION | ESTILO PUERTA |
|---|---|---|---|
| HN026-14521 | 11" | Canalizado | 1" |
| HN026-14622 | 12" | Canalizado | 1" |
| HN026-14623 | 13" | Canalizado | 1" |
| HN026-14625 | 15" | Canalizado | 1" |
| HN026-146255 | 15.5" | Canalizado | 1" |
| HN026-94521 | 11" | No Canalizado | 2" |
| HN026-94522 | 12" | No Canalizado | 2" |
| HN026-94523 | 13" | No Canalizado | 2" |
| HN026-94525 | 15" | No Canalizado | 2" |
| HN026-945255 | 15.5" | No Canalizado | 2" |
Nota: la versión de Montaje empotrado de 2" no está canalizada.

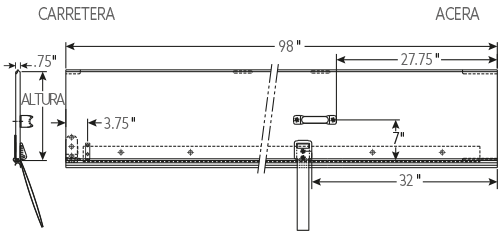

PANELES INFERIORES DE 98"
-Herrajes empotrados estilo de puerta de 1" Incluye Conjunto de tirador de 18", dos fijaciones inferiores, manilla de elevación estándar, dos soportes de anclaje de cable, junta, retenedor y remaches para fijar los herrajes sueltos (los herrajes para aceras se envían sueltos)
PARA PUERTA ENROLLABLE DE MADERA DE 1" EMPOTRADA
| No. DE PARTE | ALTURA | DESCRIPCION | ESTILO PUERTA |
|---|---|---|---|
| HN026-14221 | 11" | Con Herrajes | 1" |
| HN026-14222 | 12" | Con Herrajes | 1" |
| HN026-14223 | 13" | Con Herrajes | 1" |
| HN026-14225 | 15" | Con Herrajes | 1" |
| HN026-142255 | 15.5" | Con Herrajes | 1" |
| HN026-14321 | 11" | Junta/Retenedor Sin Herrajes | 1" |
| HN026-14322 | 12" | Junta/Retenedor Sin Herrajes | 1" |
| HN026-14323 | 13" | Junta/Retenedor Sin Herrajes | 1" |
| HN026-14325 | 15" | Junta/Retenedor Sin Herrajes | 1" |
| HN026-143255 | 15.5" | Junta/Retenedor Sin Herrajes | 1" |

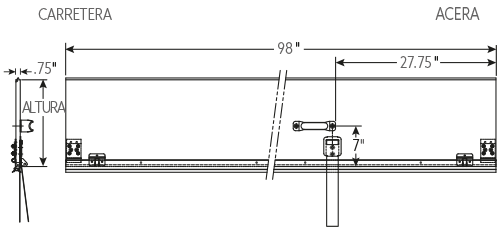

-Herrajes empotrados estilo de puerta de 2" Incluye Conjunto de correa de tracción de 18”, dos cubiertas de eje de rodillo inferiores y placas de espárrago, manilla de elevación estándar, dos pernos en U, junta, retenedor y remaches para fijar los herrajes sueltos (los herrajes del lado de la acera se envían sueltos).
PARA PUERTA ENROLLABLE DE MADERA DE 2" EMPOTRADA
| No. DE PARTE | ALT | DESCRIPCION | ESTILO PUERTA |
|---|---|---|---|
| HN026-94221 | 11" | Con Herrajes | 2" |
| HN026-94222 | 12" | Con Herrajes | 2" |
| HN026-94223 | 13" | Con Herrajes | 2" |
| HN026-94225 | 15" | Con Herrajes | 2" |
| HN026-942255 | 15.5" | Con Herrajes | 2" |
| HN026-94321 | 11" | Junta/Retenedor Sin Herrajes | 2" |
| HN026-94322 | 12" | Junta/Retenedor Sin Herrajes | 2" |
| HN026-94323 | 13" | Junta/Retenedor Sin Herrajes | 2" |
| HN026-94325 | 15" | Junta/Retenedor Sin Herrajes | 2" |
| HN026-943255 | 15.5" | Junta/Retenedor Sin Herrajes | 2" |
