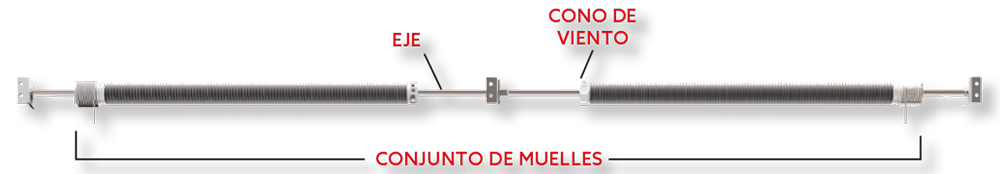

MUELLE DUAL
CONJUNTOS OPERADORES
· Incluye: Muelles izquierdo y derecho, conos de bobinado, tambores de cable con cojinetes y espaciadores de muelle.
MONTAJE DEL RESORTE
- Muelles tratados con antioxidante.
- Diámetro interior de 1,88".
- Incluye conjunto de tambor de cable y cojinete, cono de bobinado enrollado en el muelle para un diseño más resistente y espaciador de muelle interno.
ESPACIADOR DE MUELLE
- Construcción de PVC extruido con arandela de empuje zincada.
CONO DE VIENTO
- Fundición inyectada en zinc.
CONJUNTO DE TAMBOR Y CABLE DE COJINETE
- Nylon negro.
- Ranurado para evitar que los cables se atasquen o se desgasten prematuramente.
- El ángulo de la ranura del cable determina el tambor izquierdo ó derecho.
- El tambor de cable de carretera tiene un código de color rojo: admite hasta 130" de cable.
EJE
- Acabado liso construido con tubo de acero de alta resistencia de 1" de diámetro exterior.
- Orificios perforados en un extrtemo para pasadores de chaveta.
| NO. DE PARTE | LONGITUD DEL EJE | LONGITUD DEL MUELLE | DIAMETRO DEL CABLE | CODIGO DE COLORES DEL CONO DE BOBINADO |
|---|---|---|---|---|
| HN027-24400 | 87" | 33" | .182 | VERDE |
| HN027-24401 | 93" | 33" | .182 | VERDE |
| HN027-24416 | 96" | 33" | .182 | VERDE |
| HN027-24402 | 87" | 35" | .187 | BLANCO |
| HN027-24403 | 93" | 35" | .187 | BLANCO |
| HN027-24417 | 96" | 35" | .187 | BLANCO |
EJES PARA OPERADORES DE DOBLE RESORTE
| NO. DE PARTE | DESCRIPCION | LONGITUD |
|---|---|---|
| HN027-20003 | Eje para Actuadores de Doble Resorte | 87" |
| HN027-20004 | Eje para Actuadores de Doble Resorte | 93" |
| HN027-20001 | Eje para Actuadores de Doble Resorte | 96" |
