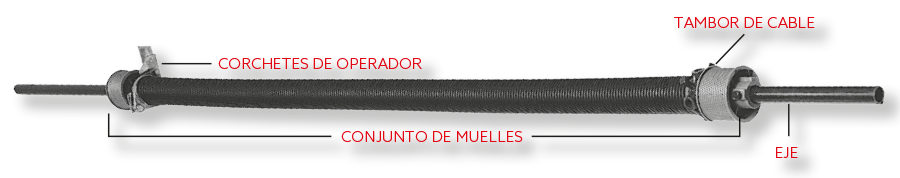

MUELLE SIMPLE
CONJUNTOS OPERADORES
· Diseño de muelle de contrapeso único, disponible en longitudes de 36", 48" y 60".
· Ajuste rápido y sencillo del muelle de contrapeso con calibración fácil al tamaño y peso de la puerta para un funcionamiento sin esfuerzo.
· Incluye: muelle, tambores de cable, cojinete, soporte, tapones y eje.
CONJUNTO DE MUELLES
- Muelles tratados con antioxidante.
- Alambre de muelle pesado de 0,24" de diámetro y 1,75" de diámetro interior.
- Alambre dimensionado y enrollado para una tensión adecuada y una larga vida útil.
- Incluye tapón de rosca y tapón de mariposa enrollado en el muelle para un diseño más resistente.
TAPON DE MARIPOSA
- Permite ajustar fácilmente la tensión del muelle.
EJE
- Acabado construido con tubo de acero de alta resistencia de 1" de diámetro exterior.
TAMBORES DE CABLE
- Aluminio fundido de alta resistencia.
- Ranurados para evitar que los cables se atasquen o se desgasten prematuramente.
- El ángulo de la ranura del cable determina el tambor izquierdo ó derecho.
- Sujeta hasta 130" de cable.
COJINETE Y SOPORTE
- Rodamiento de 1" con brida de soporte del operador.
- La instalación en fábrica asegura la correcta alineación de los cojinetes.
| NO. DE PARTE | DESCRIPCION | LONGITUD DEL EJE | LONGITUD DEL MUELLE |
|---|---|---|---|
| HN027-24101 | Accionamiento de Resorte Simple | 89.5" | 36" |
| HN027-24301 | Accionamiento de Resorte Simple | 89.5" | 48" |
| HN027-24300 | Accionamiento de Resorte Simple | 89.5" | 60" |
| HN027-24100 | Accionamiento de Resorte Simple | 96" | 36" |
| HN027-24201 | Accionamiento de Resorte Simple | 96" | 48" |
| HN027-24200 | Accionamiento de Resorte Simple | 96" | 60" |
| HN027-24202 | Accionamiento de Resorte Simple | 98" | 60" |
EJES PARA OPERADORES DE MUELLE SIMPLE
| NO. DE PARTE | DESCRIPCION | LONGITUD DEL EJE |
|---|---|---|
| HN027-20001 | Sólo Eje | 89.5" |
| HN027-20000 | Sólo Eje | 96" |
CONJUNTO DE MUELLES PARA AUTOMATIZACION DE MUELLE SIMPLE
| NO. DE PARTE | DESCRIPCION | LONGITUD DEL EJE |
|---|---|---|
| HN027-20001 | Conjunto de Muelle Sólamente | 36" |
| HN027-20000 | Conjunto de Muelle Sólamente | 48" |
| HN027-20001 | Conjunto de Muelle Sólamente | 60" |
